Chemin de roulement

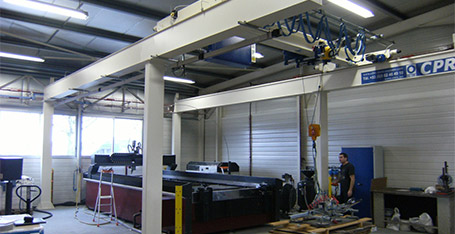

Poteaux et file de chemins de roulement en H ou caisson, permettant des portés jusqu’à 40 mètres entre poteaux…
Le chemin de roulement est constitué par une poutre (profil en H ou similaire) qui repose sur deux poteaux successifs du bâtiment et supporte le rail de roulement. Le rail de roulement peut être constitué par des carrés ou rectangles en acier laminé soudé sur la poutre ou par des profilés spéciaux (rails Vignole ou Burbach). Ces rails sont généralement fixés par clames. Il est indispensable de prévoir un système de fixation, ce qui vous facilitera des réglages ultérieurs en hauteur et en largeur. De ce fait, vous pourrez compenser les déformations inévitables du bâtiment ou de l’aire de travail.

Poutres pour chemin de roulement

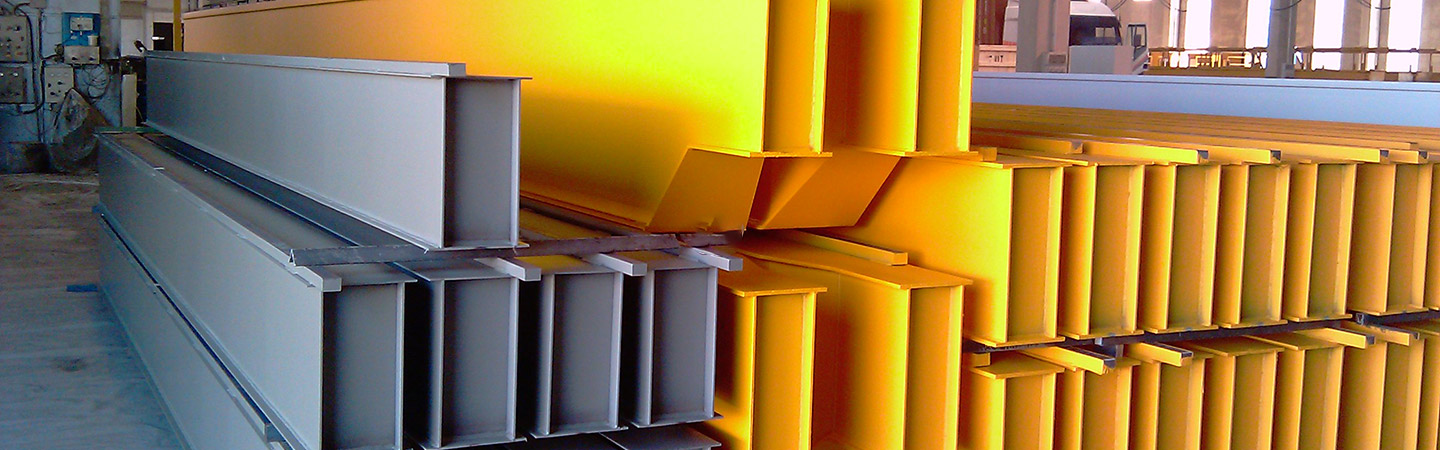

Poutres en profilé du commerce

Cette construction est économique mais elle a un poids mort relativement élevé. On la rencontre surtout pour des ponts roulants de portée et capacité de levage faibles. Les profilés utilisés sont principalement en acier du type HEA ou HEB (norme NF A 45-201).

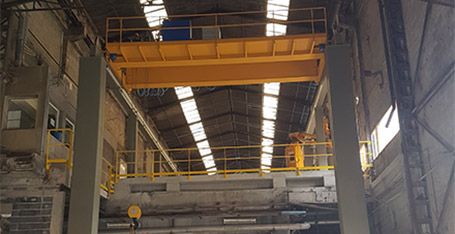

Poutres ou poteaux mécanosoudés

Afin d’optimiser leurs caractéristiques mécaniques (horizontale et verticale), les poutres sont reconstituées par mécanosoudure :

o en caisson : la poutre se compose de deux semelles supérieures et inférieures, deux tôles d’âme de faible épaisseur généralement renforcées par des cornières soudées, et des entretoises qui évitent le flambage des tôles d’âme.

o d’autres solutions intermédiaires sont parfois employées, notamment : construction à base de profilé renforcée par des poutres de rive ou des tôles d’âme verticales soudées sur les ailes des profilés (treillis) ou construction triangulée tubulaire. On notera que la construction en treillis est en voie de disparition.
